엘리베이터 유형 및 분류

엘리베이터 유형 및 분류 - 1부

이전 주제에서 "전기 부하 분류 및 유형", 나는 전기 부하가 다양한 요인에 따라 다양한 범주로 분류 될 수 있음을 보여줍니다. 이러한 요인 중 하나는 다음과 같이 부하 기능/사용에 따라 다릅니다.

세 번째 분류: 부하 기능에 따른 전기 부하 분류

1. 조명 부하.

2. 기기 로드.

3. 전력 부하.

다음 이전 항목에서 첫 번째 유형에 대해 설명했습니다. 조명 부하:

• 전기 부하 분류 및 유형 – 4부

• 인공 조명 유형 및 디자인

• 실내 조명 설비 분류 – 1부

• 실내 조명 설비 분류 – 2부

• 옥외 조명 기구 분류

• 조명 디자인 프로세스 소개

그리고 저는 두 번째 유형을 설명했습니다. 다음 이전 주제의 기기 로드:

• 기기 전기 부하 유형 및 분류

그리고 부하 기능/사용량에 따른 세 번째이자 마지막 유형의 전기 부하가 다음과 같은 주요 부하로 나눌 수 있는 전력 부하임을 보여주었습니다.

1. HVAC 부하(난방, 환기 및 공조 시스템 부하).

2. 리프트 로드(교통 시스템 로드).

3. 펌프 부하(소방, 배관, 관개 시스템 등).

이 이후로코스 EE-1전기 설계 분야의 초보자를 위한 것이므로 이러한 부하 또는 시스템에 대해 자세히 설명하고 구성, 작동 원리 및 다양한 유형을 표시해야 합니다. 그래서 나는 첫 번째 유형의 전력 부하에 대해 설명했습니다. 다음 이전 항목의 HVAC 부하:

• 난방 시스템 유형 - 1부

• 난방 시스템 유형 - 2부

• 에어컨시스템 구성 - 1부

• 공조 시스템 구성 – 2부

• 공조 시스템 구성 - 3부

• HVAC 시스템 주요 장비

• HVAC 제어 시스템 및 빌딩 자동화 시스템

오늘은 전력 부하의 두 번째 항목에 대해 설명하겠습니다. 화물(교통 시스템 부하)을 다음과 같이 들어 올립니다.

소개

엘리베이터(캐나다를 제외한 영연방의 리프트)는 건물, 선박 또는 기타 구조물의 층(레벨, 데크) 사이에서 사람이나 물건을 효율적으로 이동시키는 일종의 수직 운송 장비입니다. 엘리베이터는 일반적으로 견인 케이블을 구동하거나 잭과 같은 원통형 피스톤을 올리기 위해 호이스트 또는 펌프 유압유와 같은 평형추 시스템을 구동하는 전기 모터에 의해 구동됩니다.

건물에는 세 가지 유형의 호송 방식이 있습니다. Elevators& 에스컬레이터& 경사로이며 건물 유형에 따라 치수와 용도가 다릅니다& 그 안에 있는 사용자 수.

엘리베이터 종류

1. 호이스트 메커니즘에 따르면.

2. 건물 높이에 따라.

3. 건물 유형에 따라.

4. 엘리베이터 위치에 따르면.

5. 특수 용도에 따라.

1- 호이스트 메커니즘에 따르면:
승강기는 호이스트 메커니즘에 따라 다음과 같이 4가지 주요 유형으로 분류됩니다.

1. 유압 엘리베이터

2. 견인 엘리베이터

3. 등반 엘리베이터

4. 공압 엘리베이터

1- 유압식 엘리베이터(푸시 엘리베이터)

유압식 엘리베이터는 엘리베이터를 위로 밀어 올리는 엘리베이터 바닥의 피스톤에 의해 지지됩니다. 그들은 2-8층의 저층 응용 분야에 사용되며 분당 최대 200피트의 속도로 이동합니다. 유압식 엘리베이터의 기계실은 엘리베이터 샤프트에 인접한 가장 낮은 레벨에 있습니다. 유압식 엘리베이터에는 다음과 같은 두 가지 주요 유형이 있습니다.

A- 홀(기존) 유압 엘리베이터

그들은 엘리베이터가 내려갈 때 수축 피스톤을 수용하는 엘리베이터 피트의 바닥 아래로 확장되는 도르래를 가지고 있습니다. 일부 구성에는 접히는 신축 피스톤이 있으며 구덩이 아래에 더 얕은 구멍이 필요합니다. Max'의 이동 거리는 약 60피트입니다.

B- 홀리스 유압 엘리베이터
캡 양쪽에 피스톤이 있습니다. 다음과 같이 3가지 유형으로 나눌 수 있습니다.

a - 텔레스코픽 유압 엘리베이터:

이 구성에서 신축 피스톤은 피트의 바닥에 고정되며 피트 아래에 도르래나 구멍이 필요하지 않으며 2 또는 3개의 신축 피스톤이 있습니다. 신축 피스톤은 최대 50피트의 이동 거리를 허용합니다.

b- 비 텔레스코핑(단일 단계) 유압 엘리베이터:

그것은 하나의 피스톤을 가지고 있으며 약 20피트의 이동 거리만 허용합니다.

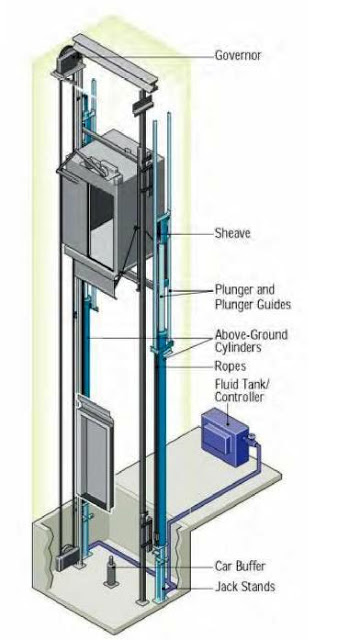

c- 로프식 유압 엘리베이터

그들은 로프와 피스톤의 조합을 사용하여 엘리베이터를 움직입니다. 최대 이동 거리는 약 60피트입니다.

2- 견인 엘리베이터(당기기 엘리베이터)

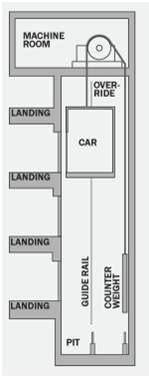

견인 엘리베이터는 엘리베이터 샤프트 위의 전기 모터에 부착된 바퀴를 통과하는 로프에 의해 들어 올려집니다. 중층 및 고층 응용 분야에 사용되며 유압식 엘리베이터보다 이동 속도가 훨씬 빠릅니다. 균형추는 엘리베이터를 더 효율적으로 만듭니다. 견인 엘리베이터에는 다음과 같은 3가지 주요 유형이 있습니다.

A- 기어드 트랙션 엘리베이터:

그들은 로프를 움직이는 바퀴를 구동하는 모터에 부착된 기어박스를 가지고 있습니다. 기어드 트랙션 엘리베이터는 분당 최대 500피트의 속도를 낼 수 있습니다.

B- 기어리스 트랙션 엘리베이터:

그들은 바퀴가 모터에 직접 부착되어 있습니다. 기어리스 트랙션 엘리베이터는 분당 최대 2000피트의 속도를 낼 수 있습니다.


C- 기계실이 없는 엘리베이터:

그들은 일반적으로 엘리베이터 샤프트 위에 전용 기계실이 없는 견인 엘리베이터입니다. 기계는 오버라이드 공간에 있고 제어 장치는 엘리베이터 샤프트에 인접한 천장 위에 있습니다. 기계실이 없는 엘리베이터가 점점 보편화되고 있습니다. 그러나 많은 유지 관리 부서는 방 안에서와 달리 사다리에서 작업하는 번거로움 때문에 그것들을 좋아하지 않습니다.

3- 등반 엘리베이터

그들은 그들 자신의 동력 장치, 주로 전기 또는 연소 엔진을 보유합니다. 등반 엘리베이터는 작업 및 건설 분야에서 자주 사용됩니다.

4- 공압 엘리베이터

공압식 엘리베이터는 엘리베이터가 있는 챔버의 공기압을 제어하여 승강합니다. 물리학의 간단한 원리에 의해; 진공 엘리베이터 캡 위와 아래의 기압 차이는 말 그대로 캡을 공기로 운송합니다. 캡을 다음 층으로 끌어올리는 것은 진공 펌프 또는 터빈이고 캡을 아래로 띄우는 공기 압력의 느린 릴리스입니다. 구덩이와 승강로를 굴착할 필요가 없기 때문에 컴팩트한 디자인으로 인해 기존 주택에 특히 이상적입니다.



2- 건물 높이에 따라

A- 저층 건물(1-3층)
최대 약 (1-3)층 건물은 초기 비용이 낮기 때문에 일반적으로 유압식 엘리베이터를 사용합니다.

B- 중층 건물(4~11층) 최대 약(4~11층) 건물은 일반적으로 기어드 트랙션 엘리베이터를 사용합니다.

C- 고층빌딩(12 +층)

최대 약 12+층 건물은 일반적으로 기어리스 트랙션 엘리베이터를 사용합니다.



3- 건물 유형에 따라
엘리베이터는 건물 유형에 따라 다음과 같이 6가지 주요 유형으로 분류됩니다.

1. 병원 엘리베이터.

2. 주거용/국내용 엘리베이터.

3. 농업용 엘리베이터.

4. 산업용 엘리베이터.

5. 상업용 엘리베이터.

6. 주차 건물 엘리베이터.

1- 병원 엘리베이터

A- 병원 침대 엘리베이터
병상 엘리베이터는 일반적으로 휠체어를 타고도 앉을 수 없을 만큼 몸이 좋지 않은 환자를 수송합니다. 침대 엘리베이터의 특징 중 하나는 최소한의 부딪힘과 흔들거림으로 환자를 최대한 원활하게 이동할 수 있는 능력이어야 합니다. 많은 현대식 침대 엘리베이터는 매우 적은 양의 전력을 소비하고 몇 가지 안전 기능이 내장되어 내구성이 있도록 제조됩니다. 병원 침대 엘리베이터는 일반적으로 전력을 거의 소모하지 않으므로 정전이 발생하더라도 병원의 예비 전원 공급 장치에서 계속 작동합니다. 대부분의 경우 엘리베이터 캐빈의 후면 및 전면 출입구가 있습니다.
B- 병원 들것 리프트
그들은 일반적으로 침대 엘리베이터보다 작습니다. 이 특정 유형의 엘리베이터는 일반적으로 기계실의 위치에 따라 유압식 또는 견인식입니다. 환자, 의사, 간호사 및 병원 직원을 층간 원활하게 이동시켜 최대한의 편안함을 제공하는 저소음 침대 엘리베이터로 특별히 제작되었습니다. 병원 침대 엘리베이터는 환자와 병원 직원을 수송하는 데만 사용되기 때문에 매우 빨리 자신의 위치에 도착하여 긴 대기 시간을 없애줍니다. 이 침대 엘리베이터의 대부분은 일반 대중의 사용을 금지하기 위해 열쇠로 작동됩니다.


2- 주거용/국내용 엘리베이터
그들은 일반적으로 산업용 또는 상업용 엘리베이터보다 훨씬 작은 규모입니다.
A- 승객용 엘리베이터

다층 주택에서 승객을 위아래로 이동시키는 국내용 엘리베이터는 대형 공공 건물에서 사용되는 엘리베이터와 매우 유사합니다. 그들은 집 내부 또는 집 밖에서 만들 수 있으며 공압 진공, 전기, 유압 또는 케이블 엘리베이터가 될 수 있습니다. 주거 환경에서 승객을 태울 수 있도록 설계된 대부분의 국내용 엘리베이터는 2~4명만 안전하고 편안하게 태울 수 있습니다.
B- 계단 엘리베이터

계단용 엘리베이터는 일반적으로 가족 중 이동에 문제가 있는 가정에 설치됩니다. 이 유형의 가정용 엘리베이터는 단순히 기존 계단을 오르내리는 레일 위에서 운행됩니다. 그들은 직선으로 또는 곡선 계단 주위를 달릴 수 있습니다. 계단 엘리베이터는 집 내부와 외부 모두에서 건설할 수 있습니다.
b.1 - 수직 휠체어 엘리베이터

실내 수직 휠체어 엘리베이터는 공간이 제한적일 때 쉽게 설치할 수 있습니다. 그들은 전면 및 후면 진입을 허용하는 방식으로 구성될 수 있으며 플랫폼은 사용자 정의 크기가 요구되지 않는 한 일반적으로 4.5피트 x 5피트입니다. 수직 엘리베이터는 계단이 여러 층으로 구불구불할 때 필요합니다.
b.2 - 경사면의 휠체어 엘리베이터

경사로의 휠체어 엘리베이터는 일반적으로 계단이 한 층 또는 두 개 정도 올라갈 때 설치됩니다. 계단에 바람이 많이 불면 경사로에 있는 휠체어 엘리베이터는 적합하지 않습니다. 대부분의 경우 이러한 유형의 엘리베이터는 보다 넓은 수직 휠체어 엘리베이터를 용이하게 하기에 충분한 공간이 없을 때 사용됩니다.
C- 덤웨이터 엘리베이터

사람이 아닌 물건을 실어 나르는 소형 화물엘리베이터로, 급하게 사람을 지치게 할 수 있는 불필요한 이동 없이 식료품이나 세탁물을 계단을 오르내릴 때마다 사람들은 운반해야 할 물건을 덤웨이터에 넣고 프레스를 하기만 하면 된다. 버튼을 눌러 위 또는 아래로 보냅니다. Dumbwaiters는 가장 자주 벽에 내장되거나 벽에 인접해 있습니다.

간단한 덤웨이터는 도르래의 로프에 의해 레일에 의해 안내되는 샤프트의 이동 가능한 프레임입니다. 대부분의 덤웨이터는 승강기보다 샤프트, 자동차 및 용량이 작으며 일반적으로 100~1000파운드입니다.



3- 농업 응용 프로그램:
A- 버킷 엘리베이터
양동이 엘리베이터는 새로 수확한 작물을 사일로로 옮기는 데 사용됩니다. 버킷 엘리베이터는 무거운 하중을 아주 쉽게 이동할 수 있는 방식으로 제조됩니다. 벨트 구동식 또는 체인 구동식일 수 있으며 수직, 수평 또는 경사로 이동할 수 있습니다.

A.1- 원심 방전 엘리베이터

버킷 엘리베이터는 때때로 컨베이어 버킷이라고 하며, 이동이 수평이거나 경사일 때 가장 자주 사용됩니다. 그러나 기술적으로 말하면 수직 이동은 컨베이어 벨트 또는 체인으로도 수행됩니다. 원심 배출 버킷 엘리베이터는 아마도 가장 일반적인 유형일 것입니다. 물론 이름에서 알 수 있듯이 엘리베이터는 원심력에 의해 구동됩니다. 이 유형의 엘리베이터는 속도가 더 낮고 버킷은 종종 비교적 가깝게 배치됩니다.
A.2 수직 버킷 엘리베이터

수직 버킷 엘리베이터에는 일반적으로 바닥이 둥글고 종종 그레인 레그(grain leg)라고 하는 바닥과 잘 간격을 둔 버킷이 있습니다. 그 이유 중 하나는 양동이에 내용물을 보관하는 저울이 엘리베이터 위로 올라갈 때 내용물이 흘러내리지 않도록 하는 균형 때문입니다. 수직 버킷 엘리베이터는 내용물이 쏟아지는 것을 방지하고 많은 시간 동안 상당히 무거운 하중을 운반하기 때문에 훨씬 느린 속도로 사용해야 합니다.

4- 산업용 엘리베이터

산업용 엘리베이터의 가장 일반적인 유형은 호이스트 엘리베이터와 경사 엘리베이터입니다. 이러한 유형의 엘리베이터는 엄청난 양의 무게를 쉽게 운반할 수 있도록 제작되었으므로 산업용 엘리베이터라는 용어가 사용됩니다. 이 유형의 엘리베이터는 건설, 창고 및 조선소에서 사용됩니다.
A-호이스트 엘리베이터

호이스트 엘리베이터는 도르래 또는 일련의 도르래로 작동되며 산업 적용 중에 사람이나 무거운 물질을 위아래로 움직이는 단순한 플랫폼 또는 케이지가 될 수 있습니다. 일반적으로 도르래는 드럼을 감싸는 로프나 체인을 작동시켜 엘리베이터를 오르내리게 합니다. 호이스트 엘리베이터는 전기나 공기로 동력을 얻는다고 하지만 공기를 펌핑하려면 전기가 필요하기 때문에 그것도 사실이 아닙니다. 건물이 건설되는 동안 필요에 따라 자재와 장비를 운반하는 승강기입니다. 그들은 또한 일반적으로 대형 항해 선박에 장비 및 공급품을 적재하는 데 사용됩니다.
B- 경사 엘리베이터

장비와 공급품은 컨베이어 벨트 형태로 배치되어 컨베이어 벨트가 계속 회전하면서 화물을 목적지까지 운반하여 신속하게 하역합니다. 이것은 하역을 위한 정지가 없기 때문에 호이스트 엘리베이터보다 훨씬 빠른 화물 싣고 내리는 방법입니다. 모든 것이 하나의 유체 동작으로 발생합니다. 산업용으로 사용되는 경사형 엘리베이터는 일반적으로 일시적이고 이동이 가능합니다. 대부분은 바퀴가 달려 있어 한 부두나 위치에서 다음 부두로 쉽게 이동할 수 있습니다.



다음 주제에서는 다른 유형의 엘리베이터와 기본 엘리베이터 구성 요소에 대해 설명하겠습니다. 그러니 계속 팔로우 해주세요.



참고: 이 과정에서 엘리베이터에 대한 주제 EE-1: 초급's 전기 설계 과정은 전력 부하의 일종인 엘리베이터에 대한 일반적인 기본 정보를 알고 있는 초심자를 위한 입문서입니다. 그러나 전기 설계 과정의 다른 수준에서는 엘리베이터 부하 추정 계산을 자세히 보여주고 설명합니다.
